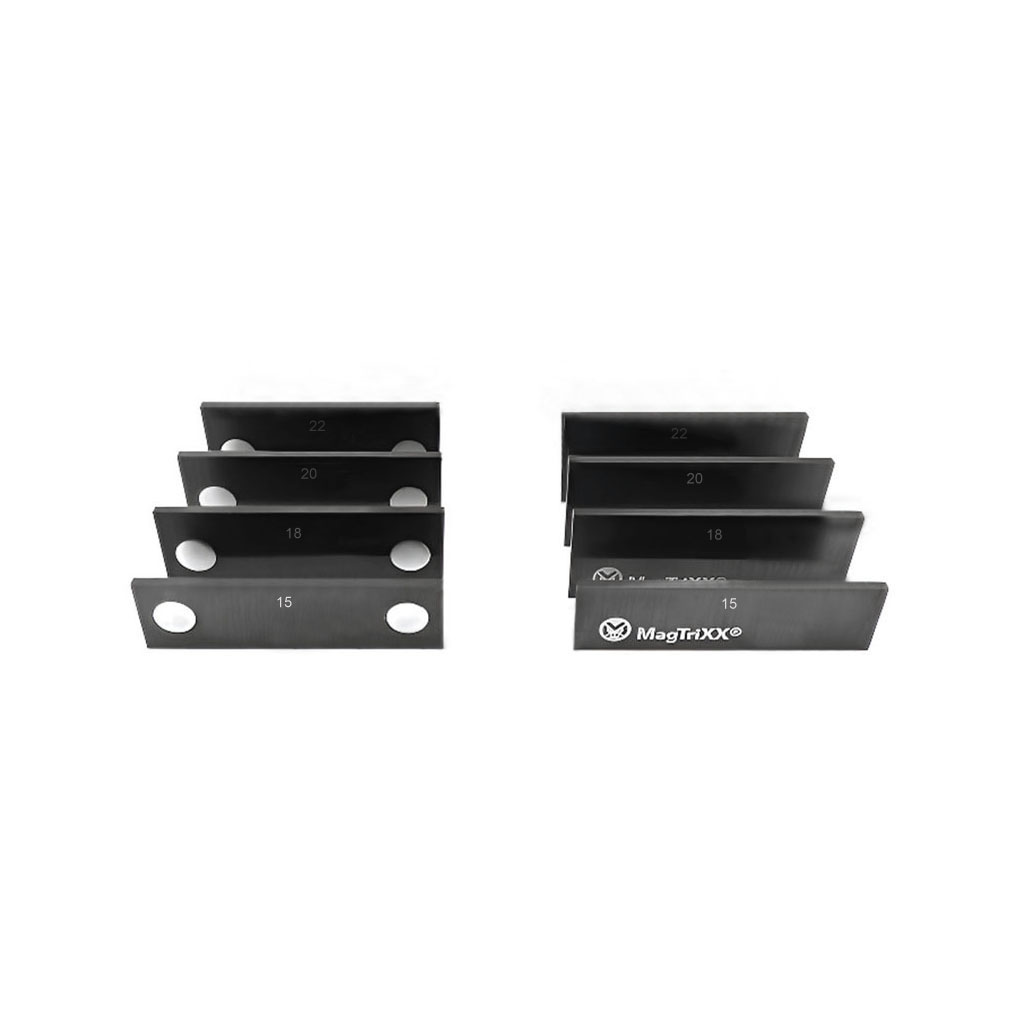

Parallelunterlagen Set / 4x4 Paar 15/18/20/22x50x2.5mm

Produktinformationen "Parallelunterlagen Set / 4x4 Paar 15/18/20/22x50x2.5mm"

Technische Daten Parallelunterlagen Satz

Parallelunterlagenbreite
2.5 mm
Parallelunterlagen
16 Paar
Parallelunterlagenlänge
50 mm
Parallelunterlagenhöhen
           15/18/20/22x50x2.5mm               pro Größe 4 Paare
Höhentoleranz
+/- 0,01 mm
Breitentoleranz
+/-0,01 mm
Material
gehärteter und verzugsfreier Werkzeugstahl
Beschichtung
brüniert
Magnete Typ
Neodyn-Magnete

Merkmale Parallelunterlagen Satz

  • Flexibles und rationelles spannen
  • Reduziert die Spannzeit um bis zu 10%
  • Arretierung ohne Schrauben
  • Bohrung nahe am Schraubstock möglich
  • Optimierte einseitige Magnethaftung
  • Koppelbare Anwendung bei facettierten Teilen
  • Präzisionsgeschliffen als Paare
  • Magnete geprägt anstatt eingeklebt

Produkt Beschreibung Parallelunterlagen Satz

Die hochwertigen magnetischen Parallelunterlagen erleichtern die Arbeit und garantieren rationelles und flexibles Rüsten für maximale Produktivität. Konzipiert für die parallele Aufnahme von Werkstücken in Schraubstöcken und Vorrichtungen verringern sie durch ihr cleveres Design die Rüstzeiten um mindestens 10%.

Die starken Magnete an der Innenseite machen Schraub- oder geklemmte Verbindungen überflüssig und sichern gleichzeitig den Bereich zwischen Spannbacken und Unterlage vor Schmutz und Spänebefall für maximale Präzision. Sie werden mit einem Handgriff platziert und machen lästiges klemmen und schrauben überflüssig.
Die Anordnung der Magnete und die magnetische Haftung ist optimiert. Da die Außenseite der Parallelunterlagen sind im Gegensatz zur Innenseite kaum magnetisch, so fangen sich auch hier weniger Späne während der Bearbeitung, was die Wartung und Reinigung enorm erleichtert.

Voraussetzung für störungsfreie Mehrseiten- und Komplettbearbeitung auf Bearbeitungszentren ist ein möglichst allseitiger und ungehinderter Zugang zum Werkstück. Da die MagTriXX Parallelunterlagen lediglich 2,5 mm dick sind, dienen sie als sichere Unterlage aber ermöglichen dennoch einen maximalen Freiraum unter dem Werkstück für Bohrungen auch nahe der Einspannung. Der starke Neodym-Magnet sichert bei der Mehrseitenbearbeitung auf Schwenktischen das verrutschen der Parallelunterlagen. Die Parallelunterlagen Magnete werden mit einem speziell dafür entwickelten und patentierten Verfahren eingeprägt, so das ein lösen der Magnete nicht mehr möglich ist.

Erleben Sie den MagTriXX-Unterschied mit unseren hochwertigen parallelunterlagen mit Magnet. Die Verbesserung Ihrer CNC-Rüstzeiten war noch nie so einfach!

Lieferumfang Parallelunterlagen Satz

Produktart
Parallel-Unterlagen
Anzahl
16 Paar
Artikelnummer
VMA0010005
EAN / GTIN
9180013240059

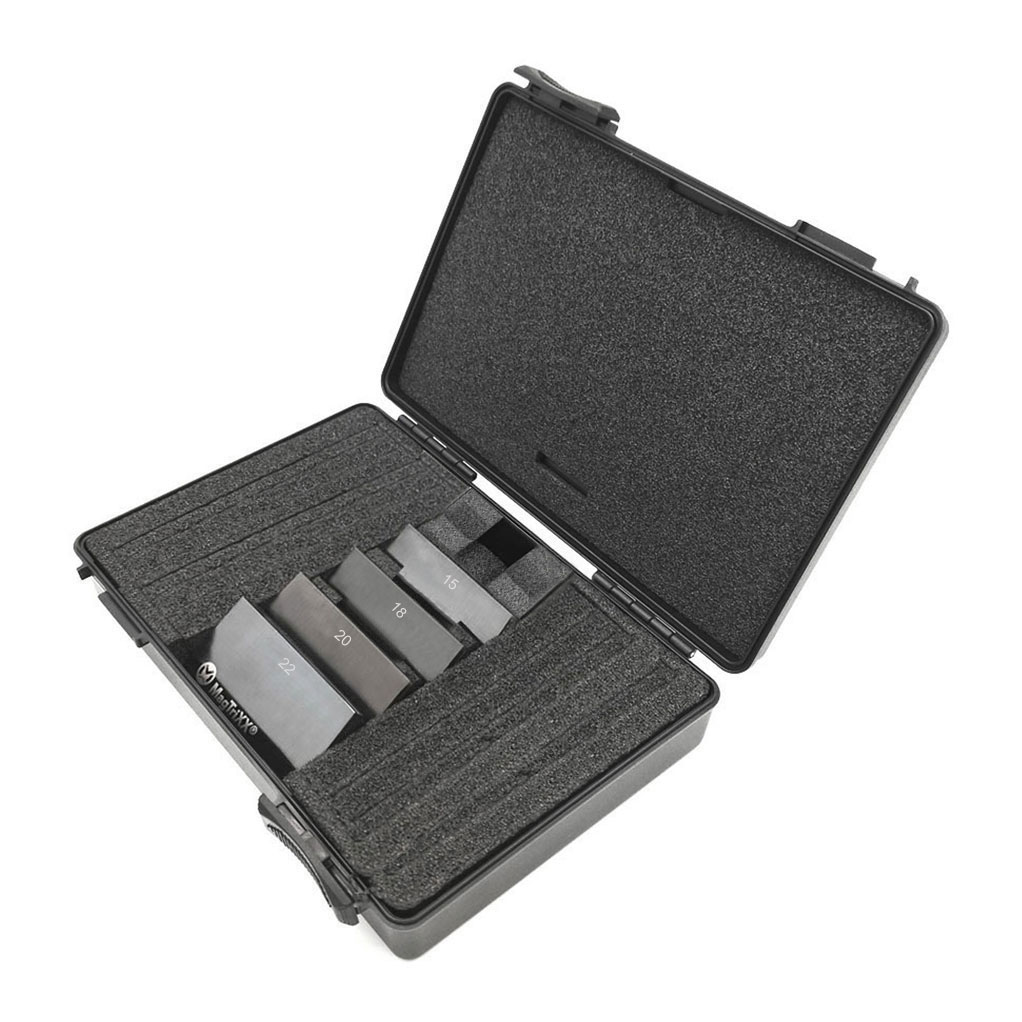

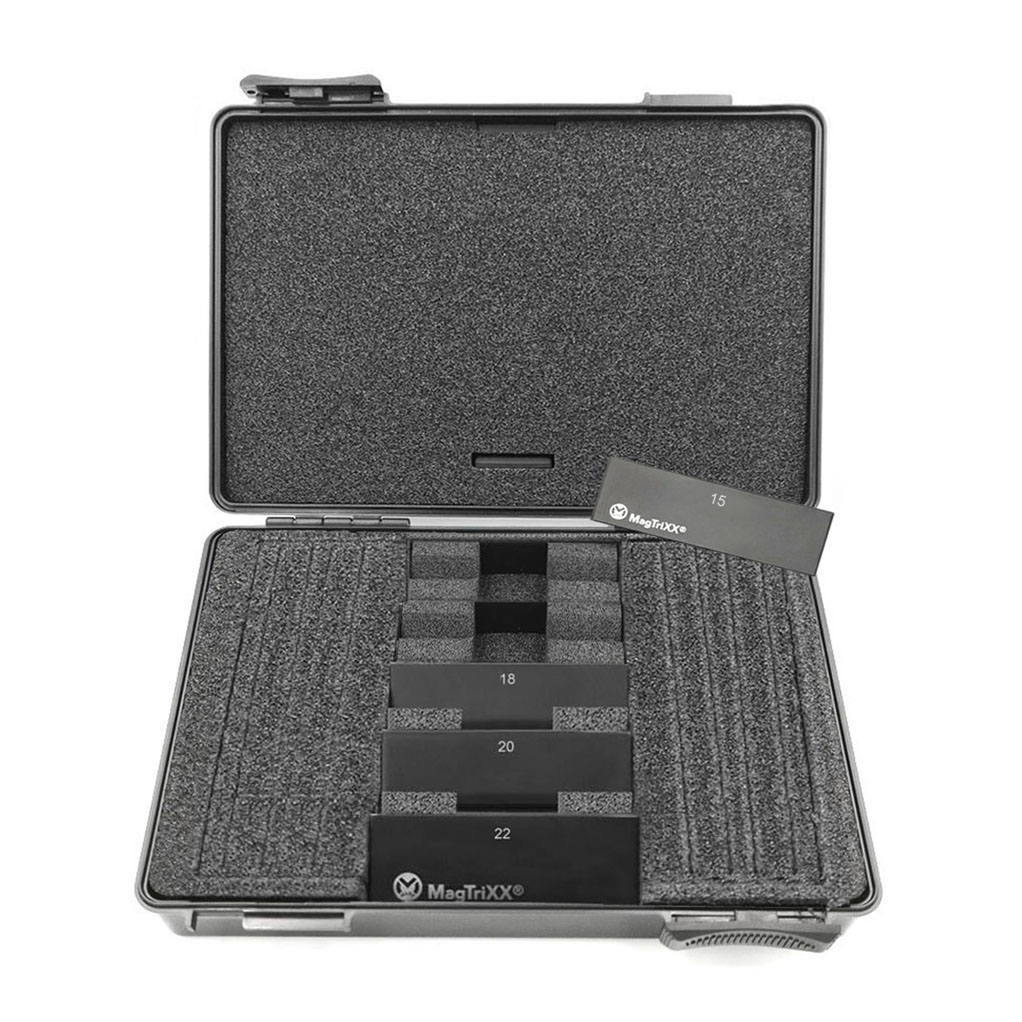

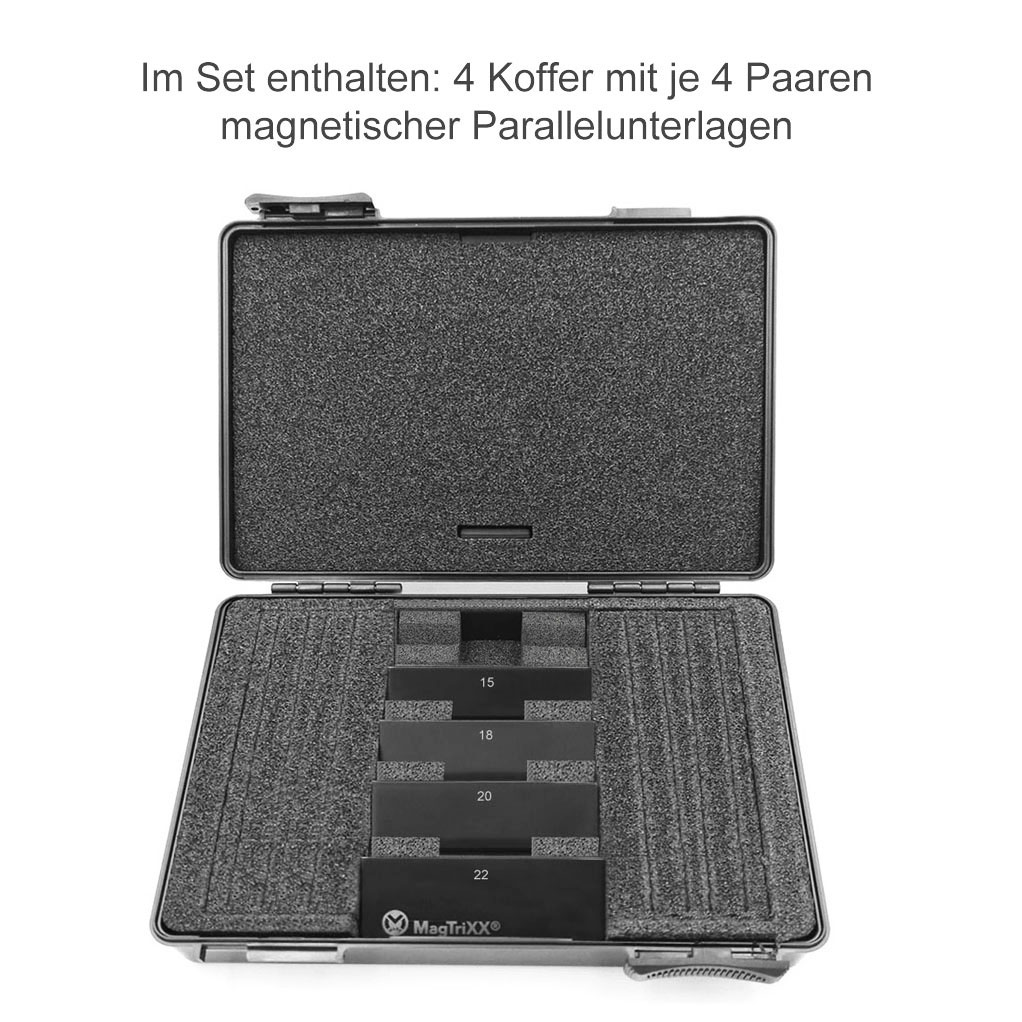

Kunststoffkoffer für je 5 Unterlagen-Paare
